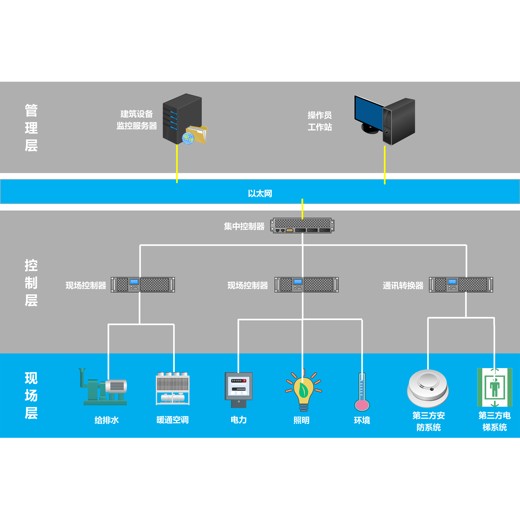

玥馳智能建筑設備監控系統采用集中式管理，分布式控制的控制架構，滿足運營管理和穩定控制的雙重需求。控制系統分為三層：管理層、自控層和現場層級，現場DDC控制器是控制系統中核心，通過有線、無線網絡或現場總線等多種信號傳輸及通訊方式將整個控制系統：服務器監控軟件、各種現場控制器、傳感器和執行器連接起來，形成一個完整的整體。各層主要功能如下：
1、管理層主要是指由監控服務器、工作站及現場觸控屏組成，通過TCP/IP協議連接而成的計算機網絡。運營管理層提供多種服務，除基本的監測和控制功能外，還提供數據分享對外服務，支持多終端控制等。
2、自控層主要由現場DDC控制器構成。自控層采用點對點的通訊方式實現不同現場控制器的協同控制，完整系統特定功能和控制目標。
3、現場層主要由終端設備及其現場總線構成，通過IO/通訊，將分散在建筑各個位置的各種實時參數通過相應的傳感器匯聚到一起，或通過執行器將系統的各種不同指令發送給不同的設備，以實現控制目標。


玥馳智能BAS建筑設備管理系統組成及要求
（1）建筑設備管理室位首層消防安防控制室，設置服務器及操作員站。服務器與DDC控制器之間的通訊速率應不低于10/100Mbps。DDC的點數冗余達到15%。
（2）變配電監控系統、智能照明控制系統、電梯控制系統自成系統，建筑設備監控系統預留接口，實現對上述各子系統的集成，實現信息共享、遠程監控及聯動
（3）系統由服務器、工作站、通訊控制器、直接數字控制器(DDC)、傳感器、執行器、系統軟件等組成。
（4）直接數字控制器(DDC)具備立于系統的運行能力；具備自檢功能和線路檢測功能、配置以太網端口，支持BACnet等國際標準通訊協議。DDC電源由就近的設備配電箱備用回路供給。


玥馳智能YC-SmartDevice建筑設備監控系統通過采用分布式計算機控制系統實施對空調、送排風、給排水、供配電、電梯、等主要建筑設備通過自動監測、控制、記錄，實現節能優化運行、合理計劃維護、提高系統可靠性、提高設備的整體安全水平及故障事故的防御能力，實現設備管理工作的自動化；從而提供舒適的工作環境，減少管理人員，提高管理水平，提高系統運行的經濟性。
建筑設備管理系統采用集散式網絡結構的控制方式，由上位計算機、網絡控制器、現場控制器DDC和現場測控設備構成，通過BMS系統的這些設備對博物館內的的新風/空調系統、送排風系統、排水系統、室內智能照明設備等進行監視及節能控制。其它如變配電、電梯、給水等系統自成系統，可以根據實際需求考慮和BMS系統進行數據上傳。

玥馳智能建筑設備監控系統內容主要包括：
（1）空調系統
送風機啟、停控制、狀態顯示、和故障報警和手／自動轉換開關狀態；送風溫（濕）度測量；回風溫（濕）度測量；初效過濾器淤塞報警和低溫報警；中效過濾器淤塞報警和低溫報警；根據送風溫度調節冷水閥、熱水閥開度；帶加濕功能的新風機組進行加濕控制；新風閥門控制；回風閥門控制；風機、風門、調節閥之間的聯鎖控制。
（2）送排風系統
控制進/排風機的啟停；監視進/排風機的運行狀態；監視進/排風機的故障報警；監測進/排風機的手／自動轉換開關狀態。
（3）環境監測系統
在地下停車庫設置CO氣體檢測，連鎖開啟相應的排風系統。在報告廳、多功能廳、培訓室等人口密集的場所設置CO2檢測，連鎖開啟相應新風機組。當被探測氣體濃度超過標準時，聯動相應的送排風系統，空氣質量符合相關標準要求。在博物館展柜、陳列展覽區和藏品庫區設置溫濕度數據采集點。
（4）排水監控系統
監視循環泵的運行狀態；監視循環泵的故障報警。
（5）變配電監控系統
變配電系統的監控自成系統，信號上傳，建筑設備監控系統預留通訊接口，只監不控。
（6）電梯監視
電梯及自動扶梯的監控自成系統，監視運行狀態及故障狀態，信號上傳，建筑設備監控系統預留通訊接口，只監不控。
（7）智能照明系統
智能照明系統的監控自成系統，信號上傳，建筑設備監控系統預留通訊接口。

玥馳智能建筑設備監控系統功能描述
(1) 本系統由監管工作站、現場可編程控制器及末端傳感器、執行器構成，屬于集中監管，分布式控制的扁平化控制系統。各個現場可編程控制器應立運行，不依賴服務器和其他控制器，個別設備故障不影響其他設備。
(2) DDC控制器應具備現場編程能力，根據項目所在地氣候或建筑運行特點進行優化控制，大化系統運行效率。
(3) 建筑設備監控系統的各種傳感器、變送器以及控制器均有承包商成套供貨，以免設備出現兼容問題。
(4) 設備監控系統應具備開放的數據接口，接入其他特殊機電設備/業主需求的系統，統一進行設備管理。
(5) 本系統監管工作站至現場可編程控制器的線路，穿金屬管視情況再吊頂上、樓板內或墻內暗敷設，DDC至設備電源控制箱的線路穿金屬管視情況再吊頂上、樓板內或墻內暗敷設，部分與弱電線槽同路徑的線路在弱電線槽內敷設，至設備機房內，與各種傳感器、變送器、閥門等連接的控制線、信號線、電源線由集成商根據現場情況穿鍍鋅鋼管或采用線槽明敷。
(6) 設備監控管理系統應具備云端數據接入能力，方便遠程查看。
(7) 軟件須具備原生中文界面，提供圖形化展示，方便運維人員查找、查看、控制。系統的運行、停止、故障等狀態應有明顯圖形區分，使系統更容易運行維護。


玥馳智能建筑設備監控系統的監控范圍包括中央空調系統、給排水系統等機電設備系統
(1). 中央空調系統
中央空調系統機房/冷凍站內的設備，主要包括冷熱源系統、輸送輸配系統、空調機組、新風機組、風機盤管、送排風系統等
(2). 給排水系統
給水系統機房設備，包括給水泵、水箱等；排水系統：潛水泵，集水坑等
(3). VRV系統，包括VRV外機和內機。
(4). 照明系統，僅作信號接入，其點位由廠家深化設計并提供
(5). 電梯系統，僅作信號接入，其點位由廠家深化設計并提供
(6). 其他系統，僅作信號接入，其點位由廠家深化設計并提供
